Series: 30
Grayhill’s economical 30 Pushbutton switches are a reliable and durable solution for a wide range of applications. Our pushbuttons feature various contact mechanisms, circuitry, mounting, and termination options, making it easy to find a model that suits your needs. Typical applications for our pushbutton switches include security systems, industrial manufacturing equipment, casino gaming, audio/video equipment, avionics, fitness equipment, and test and measurement equipment. If you require customization, we can provide tailored options. This includes adjusting the actuation force and travel distance, as well as offering specific termination and cabling solutions. Our flexibility allows you to create the ideal pushbutton switch for your particular use case. Additionally, we offer a range of customizations such as custom caps and legends, unique detents (clicks) and tactile feedback, multiple termination and cabling options, custom electronics, and integration into a Grayhill custom front panel assembly. With these options, you can ensure that your pushbutton switches meet your exact specifications and requirements.
- Products
- Description

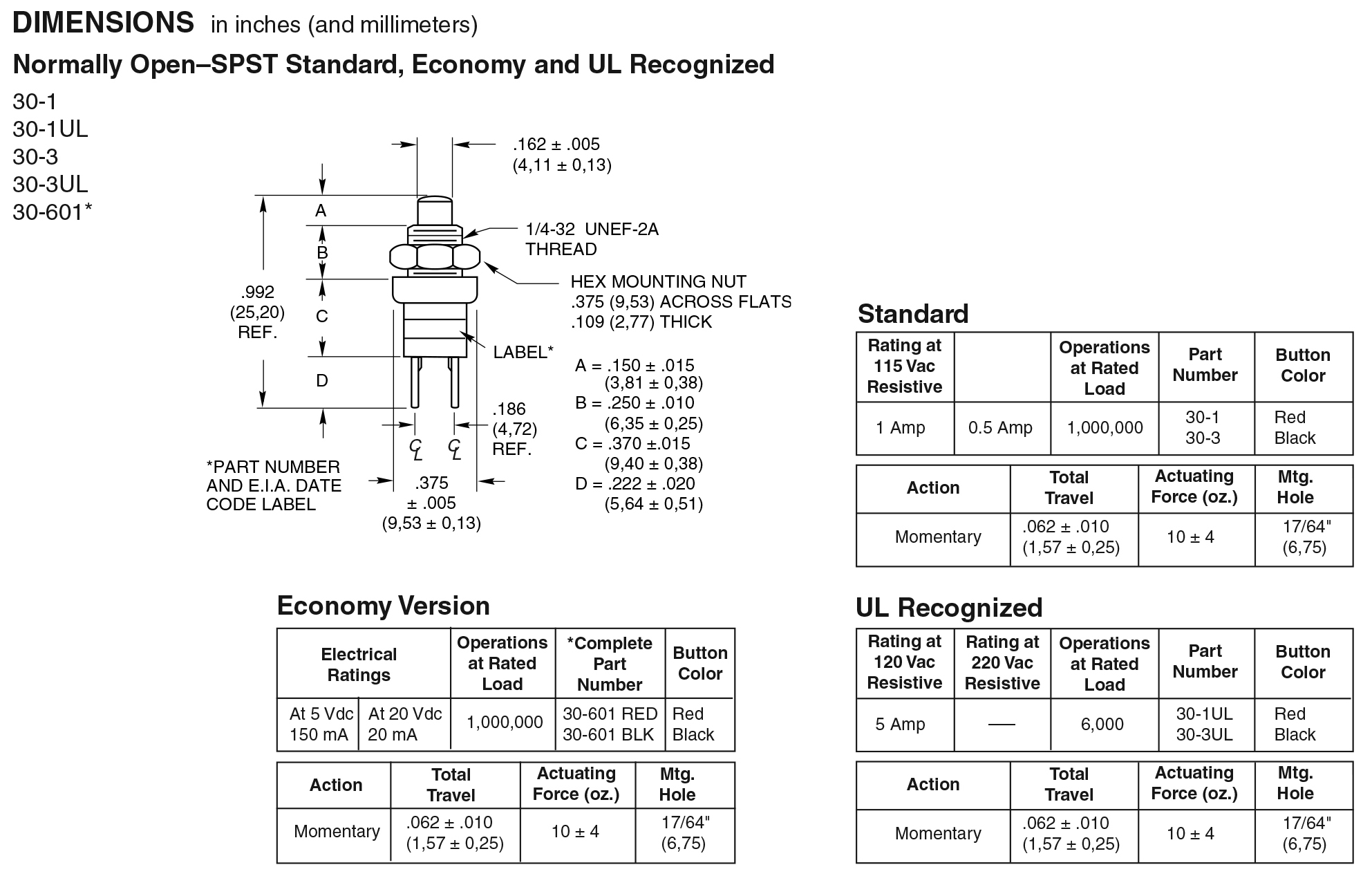

- Drawings
- Downloads
Product | Contact Type | Circuitry | Max Switch Rating | Mechanical Life Cycles |
---|---|---|---|---|
![]()
Pushbutton
30-1
|
SPST - N.O. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-1-E
|
SPST - N.O. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-1-EW
|
SPST - N.O. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-15
|
SPST - N.O. | 1 Amp | 500000 | Panel |
![]()
Pushbutton
30-15-E
|
SPST - N.O. | 1 Amp | 500000 | Panel |
![]()
Pushbutton
30-15-EW
|
SPST - N.O. | 1 Amp | 500000 | Panel |
![]()
Pushbutton
30-16 BLK
|
SPST - N.O. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-16 BLK-E
|
SPST - N.O. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-16 RED
|
SPST - N.O. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-16 RED-E
|
SPST - N.O. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-17 BLK
|
SPST - N.O. | 1 Amp | 200000 | Panel |
![]()
Pushbutton
30-17 BLK-E
|
SPST - N.O. | 1 Amp | 200000 | Panel |
![]()
Pushbutton
30-17 BLK-EW
|
SPST - N.O. | 1 Amp | 200000 | Panel |
![]()
Pushbutton
30-17 RED
|
SPST - N.O. | 1 Amp | 200000 | Panel |
![]()
Pushbutton
30-17 RED-E
|
SPST - N.O. | 1 Amp | 200000 | Panel |
![]()
Pushbutton
30-17 RED-EW
|
SPST - N.O. | 1 Amp | 200000 | Panel |
![]()
Pushbutton
30-1UL
|
SPST - N.O. | 5 Amp | 6000 | Panel |
![]()
Pushbutton
30-2
|
SPST - N.C. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-2-E
|
SPST - N.C. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-2-EW
|
SPST - N.C. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-251 BLK
|
SPST - N.O. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-251 BLK-E
|
SPST - N.O. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-251 BLK-EW
|
SPST - N.O. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-251 RED
|
SPST - N.O. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-251 RED-E
|
SPST - N.O. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-251 RED-EW
|
SPST - N.O. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-252 BLK
|
SPST - N.C. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-252 BLK-E
|
SPST - N.C. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-252 BLK-EW
|
SPST - N.C. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-252 RED
|
SPST - N.C. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-252 RED-E
|
SPST - N.C. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-252 RED-EW
|
SPST - N.C. | 1 Amp | 250000 | Panel |
![]()
Pushbutton
30-2UL
|
SPST - N.C. | 5 Amp | 6000 | Panel |
![]()
Pushbutton
30-3
|
SPST - N.O. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-3-E
|
SPST - N.O. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-3-EW
|
SPST - N.O. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-32 BLK
|
SPST - N.C. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-32 BLK-E
|
SPST - N.C. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-32 RED
|
SPST - N.C. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-32 RED-E
|
SPST - N.C. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-32 RED-EW
|
SPST - N.C. | 1 Amp | 100000 | Panel |
![]()
Pushbutton
30-37
|
SPST - N.O. | 1 Amp | 500000 | Panel |
![]()
Pushbutton
30-37-E
|
SPST - N.O. | 1 Amp | 500000 | Panel |
![]()
Pushbutton
30-37-EW
|
SPST - N.O. | 1 Amp | 500000 | Panel |
![]()
Pushbutton
30-3UL
|
SPST - N.O. | 5 Amp | 6000 | Panel |
![]()
Pushbutton
30-6
|
SPST - N.C. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-6-E
|
SPST - N.C. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-6-EW
|
SPST - N.C. | 1 Amp | 1000000 | Panel |
![]()
Pushbutton
30-601 BLK
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601 BLK-E
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601 BLK-EW
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601 RED
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601 RED-E
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-01
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-03
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-04
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-05
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-06
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-07
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-601-A-07-EW
|
SPST - N.O. | 150 mA | 1000000 | Panel |
![]()
Pushbutton
30-6UL
|
SPST - N.C. | 5 Amp | 6000 | Panel |
- UL/CSA Recognized Versions
- Electrical Rating: Up to 5 Amps at 115 Vac
- Circuitry: SPST
- Termination: Solder Lug
- Behind Panel Depth Inches [mm]:0.315 to 0.455 [8, 00 to 11, 56]
- Life Rating (cycles): 1,000,000
- UL/CSA Recognized Versions
- Electrical Rating: Up to 5 Amps at 115 Vac
- Circuitry: SPST
- Termination: Solder Lug
- Behind Panel Depth Inches [mm]:0.315 to 0.455 [8, 00 to 11, 56]
- Life Rating (cycles): 1,000,000
![]() |
Pushbutton
30-1
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-1-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-1-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-15
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 500000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-15-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 500000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-15-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 500000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-16 BLK
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-16 BLK-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-16 RED
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-16 RED-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-17 BLK
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 200000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-17 BLK-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 200000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-17 BLK-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 200000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-17 RED
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 200000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-17 RED-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 200000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-17 RED-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 200000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-1UL
Contact Type: SPST - N.O. Circuitry: 5 Amp Max Switch Rating: 6000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-2
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-2-E
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-2-EW
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-251 BLK
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-251 BLK-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-251 BLK-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-251 RED
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-251 RED-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-251 RED-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-252 BLK
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-252 BLK-E
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-252 BLK-EW
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-252 RED
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-252 RED-E
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-252 RED-EW
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 250000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-2UL
Contact Type: SPST - N.C. Circuitry: 5 Amp Max Switch Rating: 6000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-3
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-3-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-3-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-32 BLK
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-32 BLK-E
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-32 RED
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-32 RED-E
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-32 RED-EW
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 100000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-37
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 500000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-37-E
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 500000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-37-EW
Contact Type: SPST - N.O. Circuitry: 1 Amp Max Switch Rating: 500000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-3UL
Contact Type: SPST - N.O. Circuitry: 5 Amp Max Switch Rating: 6000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-6
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-6-E
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-6-EW
Contact Type: SPST - N.C. Circuitry: 1 Amp Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601 BLK
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601 BLK-E
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601 BLK-EW
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601 RED
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601 RED-E
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-01
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-03
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-04
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-05
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-06
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-07
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-601-A-07-EW
Contact Type: SPST - N.O. Circuitry: 150 mA Max Switch Rating: 1000000 Mechanical Life Cycles: Panel |
![]() |
Pushbutton
30-6UL
Contact Type: SPST - N.C. Circuitry: 5 Amp Max Switch Rating: 6000 Mechanical Life Cycles: Panel |
